انواع سیم و کابل؛ راهنمای شناخت، کاربرد و انتخاب
سیم و کابل از اصلی‌ترین تجهیزات در سیستم‌های برق‌رسانی، تأسیسات ساختمانی، صنایع تولیدی و شبکه‌های ارتباطی هستند. انتخاب صحیح انواع سیم و کابل نقش مهمی در ایمنی تجهیزات، کیفیت انتقال جریان الکتریکی، کاهش تلفات انرژی و افزایش طول عمر سیستم‌های برق دارد. با وجود شباهت ظاهری این محصولات، سیم و کابل از نظر ساختار، میزان انعطاف‌پذیری، نوع عایق و کاربرد با یکدیگر تفاوت دارند.
تفاوت سیم و کابل چیست؟ سیم معمولاً از یک هادی الکتریکی با یک لایه عایق یا بدون عایق تشکیل می‌شود؛ اما کابل از یک یا چند هادی عایق‌شده تشکیل شده است که ممکن است با لایه‌های محافظ و یک روکش نهایی پوشانده شوند. هادی این محصولات معمولاً از مس یا آلومینیوم ساخته می‌شود و وظیفه انتقال جریان الکتریکی یا سیگنال را بر عهده دارد.
امروزه سیم و کابل در ساختمان‌های مسکونی، مراکز تجاری، کارخانه‌ها، تجهیزات صنعتی، سیستم‌های مخابراتی و زیرساخت‌های انتقال داده کاربرد گسترده‌ای دارند. هر یک از این محیط‌ها به محصولی با مشخصات فنی متناسب با شرایط نصب، جریان مصرفی، ولتاژ کاری و عوامل محیطی نیاز دارند.
در این راهنما از شرکت سیم و کابل آرین ابهر، با انواع سیم برق، انواع کابل برق، ویژگی‌های ساختاری و کاربردهای هر گروه آشنا می‌شوید تا بتوانید متناسب با نیاز پروژه خود، انتخاب دقیق‌تری داشته باشید.

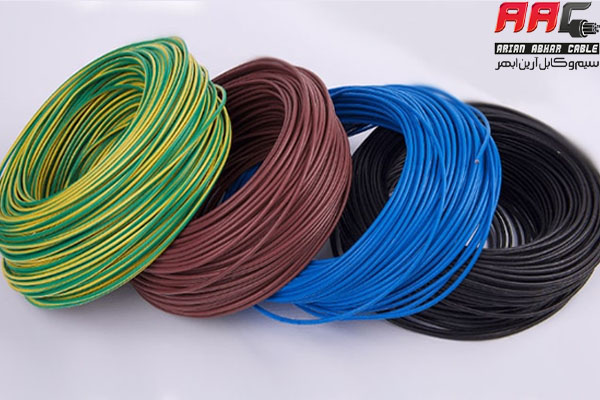

انواع سیم برق و کاربرد هر کدام
سیم برق از بخش هادی و در بسیاری از کاربردها از یک لایه عایق تشکیل شده است. هادی وظیفه عبور جریان الکتریکی را دارد و عایق از تماس ناخواسته با هادی و بروز اتصال الکتریکی جلوگیری می‌کند. مس و آلومینیوم از فلزات رایج در ساخت هادی سیم‌های برق هستند که انتخاب میان آن‌ها به طراحی سیستم، مشخصات فنی و شرایط بهره‌برداری بستگی دارد.
سیم‌های برق را می‌توان بر اساس جنس هادی، سطح مقطع، نوع عایق، میزان انعطاف‌پذیری و کاربرد دسته‌بندی کرد. از نظر ساختار هادی، سه گروه اصلی سیم برق عبارت‌اند از سیم مفتولی، سیم افشان و سیم نیمه‌افشان.
نکته فنی: سطح مقطع هادی با واحد میلی‌متر مربع بیان می‌شود و با قطر سیم یکسان نیست. با افزایش سطح مقطع، ظرفیت عبور جریان معمولاً بیشتر می‌شود؛ اما جریان مجاز نهایی به عواملی مانند جنس هادی، نوع عایق، دمای محیط، روش نصب و شرایط دفع حرارت نیز بستگی دارد.
۱. سیم مفتولی یا سیم خشک
سیم مفتولی که با نام سیم خشک نیز شناخته می‌شود، دارای یک هادی تک‌رشته‌ای است. این ساختار باعث می‌شود سیم مفتولی در مقایسه با سیم افشان انعطاف‌پذیری کمتری داشته باشد؛ به همین دلیل معمولاً در مسیرهای ثابت و تابلوهای برق، با رعایت الزامات نصب، مورد استفاده قرار می‌گیرد.
این سیم‌ها بر اساس سطح مقطع، جنس هادی، نوع عایق و استاندارد ساخت در مدل‌های مختلف تولید می‌شوند. هنگام انتخاب سیم مفتولی باید به سطح مقطع مناسب، ولتاژ نامی، شرایط نصب و الزامات ایمنی توجه کرد.
کاربردهای سیم مفتولی:
- سیم‌کشی ثابت در ساختمان‌ها و تأسیسات الکتریکی مجاز
- استفاده در برخی تابلوهای برق و مدارهای ثابت
- اجرای مسیرهای سیم‌کشی در لوله‌ها و تجهیزات مناسب
۲. سیم افشان
سیم افشان از تعداد زیادی رشته نازک هادی تشکیل شده است که در کنار یکدیگر قرار گرفته‌اند. این ساختار باعث افزایش انعطاف‌پذیری سیم می‌شود و امکان استفاده از آن را در مسیرهایی که به خم‌شدن و سهولت نصب نیاز دارند، فراهم می‌کند.
سیم افشان مسی در بسیاری از کاربردهای ساختمانی و صنعتی استفاده می‌شود. به دلیل ساختار چندرشته‌ای هادی، طول واقعی رشته‌های فلزی می‌تواند از طول محوری سیم بیشتر باشد؛ با این حال، مقاومت الکتریکی نهایی به جنس هادی، سطح مقطع واقعی و مشخصات ساخت محصول وابسته است.
مهم‌ترین کاربردهای سیم افشان شامل سیم‌کشی داخلی تجهیزات، برخی مدارهای روشنایی و برق ساختمان، اتصال تجهیزات الکتریکی و کاربردهایی است که انعطاف‌پذیری هادی اهمیت دارد. انتخاب این سیم باید بر اساس استاندارد محصول و شرایط مجاز نصب انجام شود.
برای آشنایی بیشتر با ویژگی‌ها و عوامل مؤثر بر قیمت این محصول، مقاله قیمت سیم افشان را مطالعه کنید.

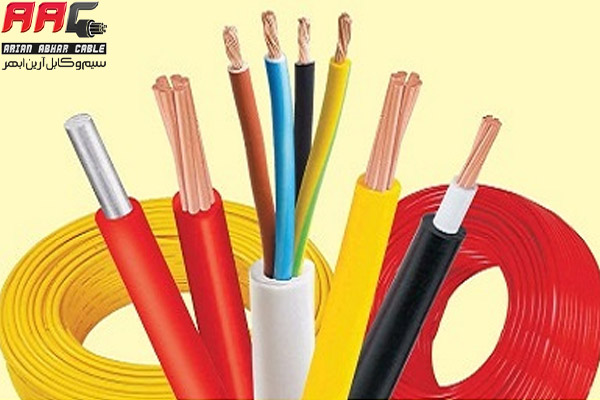

۳. سیم نیمه‌افشان
سیم نیمه‌افشان از چند رشته هادی تشکیل شده است و از نظر انعطاف‌پذیری معمولاً بین سیم مفتولی و سیم افشان قرار می‌گیرد. میزان انعطاف آن به تعداد رشته‌ها، قطر هر رشته و ساختار هادی وابسته است.
این گروه از هادی‌ها در کاربردهایی استفاده می‌شوند که به ترکیبی از استحکام ساختاری و انعطاف‌پذیری نیاز دارند. با این حال، انتخاب سیم نیمه‌افشان برای سطح مقطع‌های بزرگ‌تر یا شرایط کاری خاص باید بر اساس استاندارد مربوطه و مشخصات فنی محصول انجام شود؛ زیرا محدودیت سطح مقطع مشخصی را نمی‌توان بدون توجه به استاندارد، برای تمام انواع سیم افشان در نظر گرفت.
انواع کابل برق و مهم‌ترین کاربردهای آن‌ها
کابل مجموعه‌ای از یک یا چند هادی است که هر هادی می‌تواند دارای عایق مستقل باشد و مجموعه نیز ممکن است به لایه‌های محافظ، زره فلزی یا روکش نهایی مجهز شود. ساختار کابل بر اساس سطح ولتاژ، جنس و ساختمان هادی، نوع عایق، تعداد رشته‌ها، مقاومت در برابر عوامل محیطی و نوع کاربرد طراحی می‌شود.
مس و آلومینیوم از هادی‌های رایج در کابل‌های برق هستند. کابل‌های مسی به دلیل رسانایی الکتریکی مناسب در بسیاری از کاربردها مورد استفاده قرار می‌گیرند؛ در مقابل، کابل‌های آلومینیومی در برخی پروژه‌ها به دلیل وزن و هزینه مواد هادی انتخاب می‌شوند. انتخاب بین این دو نوع کابل به طراحی مهندسی، ظرفیت جریان، شرایط نصب و الزامات استاندارد بستگی دارد.
در مشخصات فنی کابل‌های قدرت، نمادهای U0 و U برای بیان ولتاژ نامی به کار می‌روند. U0 نشان‌دهنده ولتاژ نامی بین هادی و زمین یا اجزای فلزی متصل به زمین در شرایط تعریف‌شده استاندارد است و U ولتاژ نامی بین هادی‌ها را بیان می‌کند.
کابل‌ها را می‌توان بر اساس کاربرد به گروه‌هایی مانند کابل زمینی، کابل مخابراتی، کابل افشان، کابل کواکسیال و کابل فیبر نوری تقسیم کرد. هر گروه ساختار و ویژگی‌های مخصوص خود را دارد.
۱. کابل زمینی
کابل زمینی برای نصب در مسیرهای ثابت طراحی می‌شود و بسته به نوع ساختار و مشخصات فنی می‌تواند در کانال‌های کابل، زیر خاک و سایر مسیرهای مجاز نصب به کار رود. برخی مدل‌های مناسب نیز برای نصب در محیط‌های مرطوب یا شرایط خاص طراحی شده‌اند؛ بنابراین قابلیت استفاده در خاک، آب یا محیط‌های صنعتی باید از روی مشخصات سازنده و استاندارد همان کابل بررسی شود.
روکش و عایق کابل زمینی باید متناسب با شرایط محیطی، تنش‌های مکانیکی، دمای کاری و ولتاژ سیستم انتخاب شوند. استفاده از کابل نامناسب در محیط‌های مرطوب یا زیرزمینی می‌تواند احتمال آسیب به عایق و بروز اختلال در سیستم برق را افزایش دهد.
کاربردهای کابل زمینی:
- شبکه‌های توزیع برق و تأسیسات ثابت
- انتقال انرژی در مسیرهای زیرزمینی مجاز
- برق‌رسانی به برخی تجهیزات و ساختمان‌ها
- استفاده در کانال‌ها و مسیرهای کابل‌کشی صنعتی
۲. کابل مخابراتی
کابل مخابراتی برای انتقال سیگنال‌های ارتباطی و اطلاعات طراحی شده است. این کابل‌ها در شبکه‌های تلفن، زیرساخت‌های ارتباطی و برخی سامانه‌های انتقال داده مورد استفاده قرار می‌گیرند.
تعداد زوج‌ها یا رشته‌ها، جنس هادی، نوع عایق، ساختار حفاظتی و میزان مقاومت در برابر تداخل الکترومغناطیسی از عوامل مهم در انتخاب کابل مخابراتی هستند. بسته به نوع شبکه، ممکن است کابل مسی یا فناوری‌های دیگری برای انتقال اطلاعات استفاده شود.
کاربردهای کابل مخابراتی شامل خطوط تلفن، برخی شبکه‌های ارتباطی، زیرساخت‌های انتقال سیگنال و سامانه‌های مخابراتی متناسب با مشخصات کابل است.
۳. کابل افشان
کابل افشان معمولاً از چند رشته هادی انعطاف‌پذیر تشکیل می‌شود که هر رشته دارای عایق است و مجموعه با یک روکش نهایی محافظت می‌شود. ساختار چندرشته‌ای این کابل، انعطاف‌پذیری مناسبی برای نصب و اتصال تجهیزات فراهم می‌کند.
کابل افشان در برخی ماشین‌آلات، تجهیزات الکتریکی، خطوط مونتاژ، دستگاه‌های صنعتی و کاربردهایی که به جابه‌جایی محدود یا سهولت نصب نیاز دارند، مورد استفاده قرار می‌گیرد. با این حال، همه کابل‌های افشان برای حرکت مداوم، خم‌شدن مکرر یا تماس با حرارت مناسب نیستند؛ برای چنین شرایطی باید کابل مخصوص با رده انعطاف‌پذیری و مقاومت محیطی متناسب انتخاب شود.
هنگام خرید کابل افشان، علاوه بر سطح مقطع و تعداد رشته‌ها، باید به ولتاژ نامی، جنس عایق و روکش، دمای مجاز کار و استاندارد تولید توجه کرد.
۴. کابل کواکسیال
کابل کواکسیال نوعی کابل انتقال سیگنال است که معمولاً از یک هادی مرکزی، لایه عایق دی‌الکتریک، هادی یا شیلد بیرونی و روکش محافظ تشکیل می‌شود. ساختار هم‌محور این کابل به انتقال سیگنال با کنترل ویژگی‌های الکتریکی و کاهش اثر برخی تداخل‌های خارجی کمک می‌کند.
کابل کواکسیال در سامانه‌های تلویزیونی، اتصال آنتن و تجهیزات ماهواره‌ای، برخی سیستم‌های نظارت تصویری و کاربردهای فرکانس رادیویی استفاده می‌شود. کیفیت انتقال سیگنال به امپدانس مشخصه، میزان تضعیف، کیفیت شیلد، طول مسیر و سازگاری کابل با تجهیزات بستگی دارد.
نکته مهم: همه کابل‌های کواکسیال مشخصات یکسانی ندارند. برای انتخاب مناسب باید نوع سیگنال، فرکانس کاری، طول مسیر و کانکتورهای مورد استفاده بررسی شوند.

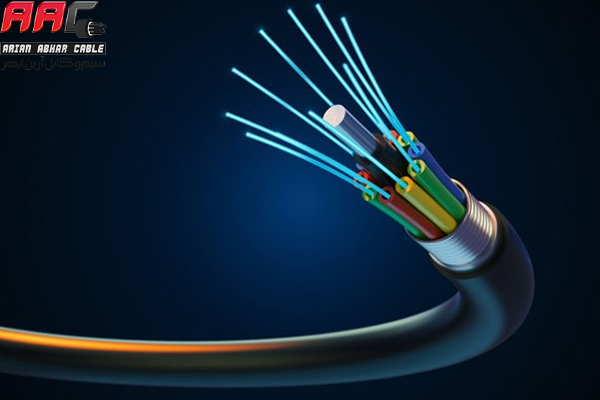

۵. کابل فیبر نوری
کابل فیبر نوری اطلاعات را به کمک پالس‌های نوری در رشته‌هایی از شیشه یا مواد شفاف مناسب منتقل می‌کند. این فناوری در مقایسه با بسیاری از کابل‌های مسی، امکان انتقال داده با پهنای باند بالا و تضعیف کم در مسیرهای طولانی را فراهم می‌کند.
فیبر نوری در شبکه‌های اینترنت، ارتباطات مخابراتی، مراکز داده و زیرساخت‌های انتقال اطلاعات کاربرد گسترده‌ای دارد. مقاومت مناسب در برابر تداخل الکترومغناطیسی نیز از مزیت‌های مهم آن در بسیاری از محیط‌های ارتباطی است.
انتخاب کابل فیبر نوری به نوع فیبر، تعداد رشته‌ها، فاصله انتقال، شرایط نصب و سطح حفاظت مکانیکی موردنیاز وابسته است. برای مثال، کابل مناسب نصب داخلی ممکن است برای دفن مستقیم در خاک یا استفاده در محیط‌های صنعتی خشن مناسب نباشد.
مقایسه انواع سیم و کابل
برای انتخاب سریع‌تر، می‌توان تفاوت‌های اصلی سیم‌ها و کابل‌های معرفی‌شده را از نظر ساختار و کاربرد بررسی کرد. این جدول یک راهنمای اولیه است و جایگزین بررسی مشخصات فنی محصول و شرایط نصب نیست.
| نوع محصول | ویژگی اصلی | کاربردهای متداول |
|---|---|---|
| سیم مفتولی | هادی تک‌رشته‌ای و انعطاف‌پذیری کمتر | سیم‌کشی ثابت و تابلوهای برق مناسب |
| سیم افشان | هادی چندرشته‌ای و انعطاف‌پذیر | اتصالات و سیم‌کشی‌های مجاز |
| سیم نیمه‌افشان | انعطاف‌پذیری بین مفتولی و افشان | کاربردهای ثابت متناسب با طراحی |
| کابل زمینی | مناسب مسیرهای ثابت، بسته به نوع ساخت | شبکه‌های برق و مسیرهای زیرزمینی مجاز |
| کابل مخابراتی | طراحی‌شده برای انتقال سیگنال ارتباطی | خطوط تلفن و زیرساخت‌های ارتباطی |
| کابل افشان | انعطاف‌پذیری مناسب برای برخی تجهیزات | ماشین‌آلات و تجهیزات الکتریکی |
| کابل کواکسیال | ساختار هم‌محور و انتقال سیگنال | آنتن، تلویزیون و برخی سامانه‌های تصویری |
| کابل فیبر نوری | انتقال داده با پالس‌های نوری | اینترنت، مخابرات و مراکز داده |
چگونه سیم و کابل مناسب را انتخاب کنیم؟
انتخاب سیم و کابل صرفاً بر اساس قیمت یا ظاهر محصول انجام نمی‌شود. برای دستیابی به عملکرد ایمن و پایدار، باید مشخصات فنی کابل با نیازهای واقعی پروژه مطابقت داشته باشد.
مهم‌ترین معیارهای انتخاب عبارت‌اند از:
۱. نوع کاربرد: ابتدا مشخص کنید محصول برای سیم‌کشی ساختمان، انتقال قدرت، تجهیزات صنعتی یا ارتباطات داده استفاده می‌شود.
۲. سطح مقطع هادی: سطح مقطع باید با جریان مصرفی، طول مسیر، افت ولتاژ مجاز و شرایط دفع حرارت متناسب باشد.
۳. جنس هادی: مس یا آلومینیوم باید با توجه به طراحی سیستم، مشخصات الکتریکی و الزامات نصب انتخاب شود.
۴. نوع عایق و روکش: دمای محیط، رطوبت، تابش خورشید، تماس با مواد شیمیایی و احتمال آسیب مکانیکی در انتخاب عایق و روکش مؤثر هستند.
۵. تعداد رشته‌ها و انعطاف‌پذیری: ساختار هادی و تعداد رشته‌ها باید با نحوه نصب و میزان حرکت موردنیاز سازگار باشد.
۶. استاندارد و مشخصات فنی: ولتاژ نامی، استاندارد تولید، علائم درج‌شده روی کابل و مدارک فنی محصول را بررسی کنید.
۷. کیفیت و اصالت محصول: خرید از تولیدکننده یا تأمین‌کننده معتبر و بررسی مشخصات درج‌شده روی محصول به کاهش ریسک استفاده از کابل نامناسب کمک می‌کند.
برای مدارهای برق، انتخاب نهایی سطح مقطع و نوع کابل باید مطابق مقررات برق، استانداردهای مرتبط و محاسبات فنی انجام شود. در پروژه‌های حساس یا صنعتی، بررسی مهندس برق یا متخصص تأسیسات ضروری است.
قیمت و خرید انواع سیم و کابل از آرین ابهر
قیمت سیم و کابل به عوامل مختلفی وابسته است و نمی‌توان برای تمام مدل‌ها یک قیمت ثابت در نظر گرفت. جنس هادی، سطح مقطع، تعداد رشته‌ها، نوع عایق و روکش، استاندارد تولید و متراژ سفارش از مهم‌ترین عوامل تعیین‌کننده قیمت هستند.
از آنجا که قیمت مس و آلومینیوم در بازار تغییر می‌کند، هزینه مواد اولیه نیز بر قیمت نهایی محصولات اثر می‌گذارد. هزینه تولید، حمل‌ونقل، شرایط بازار و مشخصات فنی سفارش نیز ممکن است در قیمت تمام‌شده مؤثر باشند.
شرکت سیم و کابل آرین ابهر در حوزه تولید و عرضه انواع سیم و کابل فعالیت دارد. برای انتخاب محصول متناسب با پروژه، بهتر است پیش از خرید، اطلاعاتی مانند نوع کاربرد، سطح مقطع موردنیاز، جنس هادی، تعداد رشته‌ها و متراژ سفارش را مشخص کنید.
برای بررسی اطلاعات مربوط به قیمت سیم و کابل برق و دریافت راهنمایی درباره خرید، از طریق راه‌های ارتباطی شرکت اقدام کنید. استعلام قیمت روز و تطبیق مشخصات محصول با نیاز پروژه، به انتخابی آگاهانه‌تر و کاهش هزینه‌های احتمالی کمک می‌کند.
سوالات متداول درباره انواع سیم و کابل
تفاوت سیم و کابل چیست؟
سیم معمولاً از یک هادی تشکیل می‌شود که ممکن است عایق داشته باشد یا بدون عایق باشد؛ اما کابل از یک یا چند هادی تشکیل شده است که بر اساس نوع کاربرد، با عایق‌ها و لایه‌های محافظ مختلف پوشانده می‌شوند.
انواع اصلی سیم برق کدام‌اند؟
سیم مفتولی، سیم افشان و سیم نیمه‌افشان از گروه‌های رایج سیم برق هستند. تفاوت اصلی آن‌ها به ساختمان هادی و میزان انعطاف‌پذیری مربوط می‌شود.
سیم افشان بهتر است یا سیم مفتولی؟
هیچ‌کدام در همه کاربردها برتری مطلق ندارند. سیم افشان انعطاف‌پذیری بیشتری دارد؛ در حالی که سیم مفتولی برای بسیاری از مسیرهای ثابت مناسب است. انتخاب باید بر اساس نوع نصب، مشخصات فنی و استاندارد مربوطه انجام شود.
کابل زمینی برای چه کاربردهایی استفاده می‌شود؟
کابل زمینی برای مسیرهای ثابت و برخی نصب‌های زیرزمینی طراحی می‌شود. امکان استفاده از آن در خاک، کانال یا محیط مرطوب به ساختار، نوع روکش و مجوزهای نصب همان محصول بستگی دارد.
تفاوت کابل کواکسیال و فیبر نوری چیست؟
کابل کواکسیال سیگنال الکتریکی را از طریق هادی فلزی منتقل می‌کند؛ اما فیبر نوری اطلاعات را با استفاده از پالس‌های نوری انتقال می‌دهد. ظرفیت انتقال داده، فاصله، هزینه تجهیزات و نوع کاربرد در انتخاب بین این دو فناوری اهمیت دارند.
چه عواملی بر قیمت سیم و کابل تأثیر می‌گذارند؟
قیمت مواد اولیه، جنس هادی، سطح مقطع، تعداد رشته‌ها، نوع عایق و روکش، استاندارد تولید و متراژ سفارش از عوامل مهم تعیین‌کننده قیمت هستند. برای مقایسه دقیق، باید محصولات با مشخصات فنی یکسان بررسی شوند.
هنگام خرید سیم و کابل به چه نکاتی توجه کنیم؟
نوع کاربرد، جریان مصرفی، سطح مقطع، جنس هادی، ولتاژ نامی، شرایط محیطی، استاندارد تولید و اعتبار تأمین‌کننده باید بررسی شوند. در کاربردهای حساس، انتخاب نهایی باید با محاسبات فنی و الزامات ایمنی مطابقت داشته باشد.
جمع‌بندی
شناخت انواع سیم و کابل، تفاوت ساختار هادی‌ها و آشنایی با کاربرد هر گروه، اولین گام برای انتخاب محصول مناسب است. سیم مفتولی، افشان و نیمه‌افشان از نظر انعطاف‌پذیری تفاوت دارند؛ در حالی که کابل‌های زمینی، مخابراتی، افشان، کواکسیال و فیبر نوری بر اساس ساختار و هدف انتقال انرژی یا اطلاعات طراحی می‌شوند.
برای انتخاب مطمئن، مشخصات فنی محصول را با شرایط واقعی پروژه تطبیق دهید و صرفاً بر اساس قیمت تصمیم نگیرید. شرکت سیم و کابل آرین ابهر می‌تواند نقطه شروعی برای بررسی محصولات و استعلام قیمت متناسب با نیاز شما باشد.
