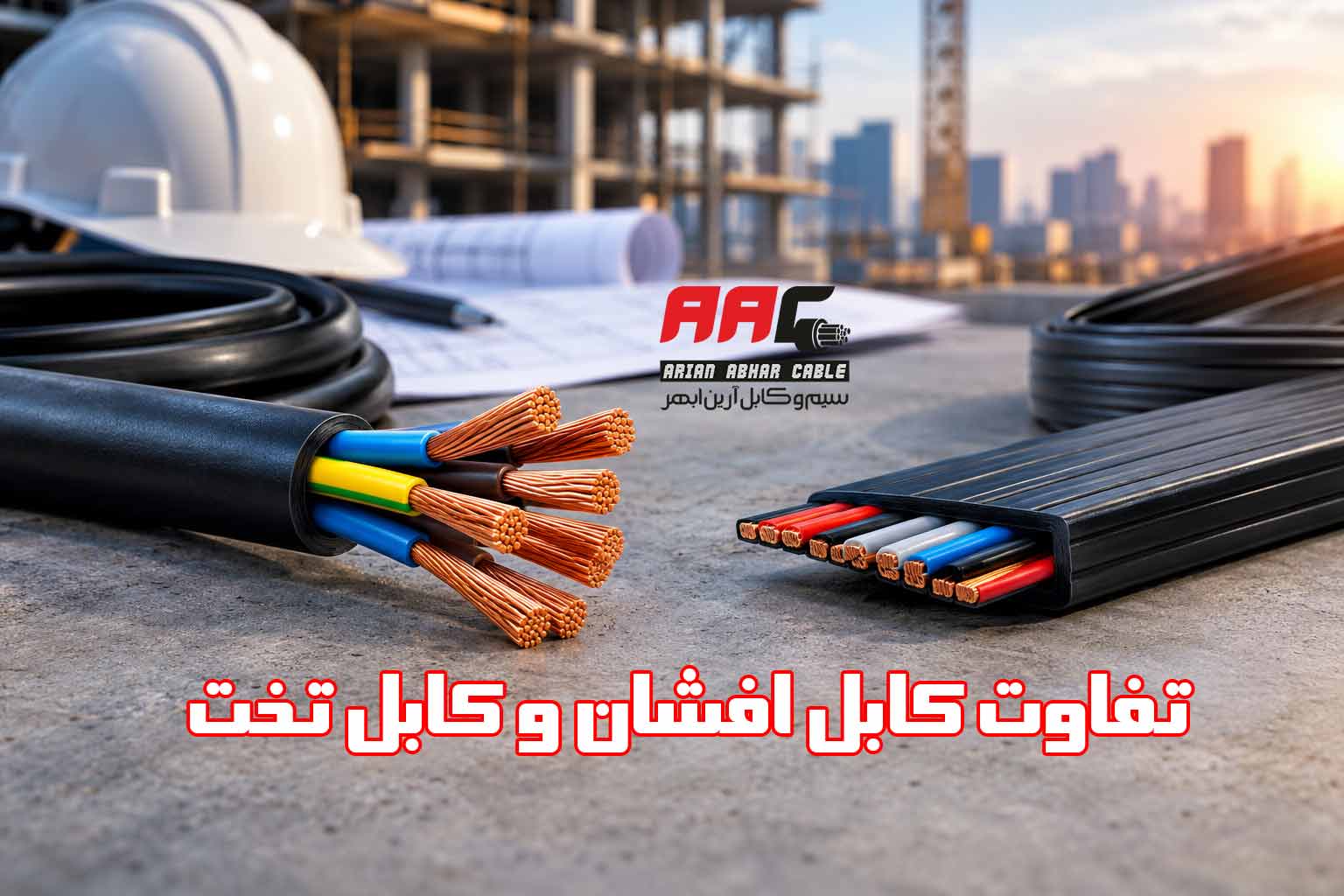

تفاوت کابل افشان و کابل تخت: کدام برای پروژه شما مناسب‌تر است؟
کابل افشان از رشته‌های نازک و زیاد ساخته می‌شود و بسیار انعطاف‌پذیر است؛ مناسب مسیرهای پرپیچ‌وخم، تابلو و تجهیزاتی که جابه‌جا می‌شوند. کابل تخت مغزی‌های خود را در یک ردیف و به‌صورت مسطح کنار هم دارد و برای نصب روکار، مسیرهای کم‌ارتفاع و سیم‌کشی ثابت در فضاهای خشک مناسب است. اگر به خم‌شدن و حرکت نیاز دارید، افشان را انتخاب کنید و اگر نصب مسطح و ثابت می‌خواهید، کابل تخت گزینه بهتری است.
یکی از رایج‌ترین سوال‌های خریداران سیم و کابل این است: «برای این پروژه افشان بخرم یا تخت؟» پاسخ درست به شکل کابل، ساختار هادی و شرایط نصب بستگی دارد. در این مقاله تفاوت‌های دو نوع را شفاف و کاربردی بررسی می‌کنیم تا انتخابی مطمئن و اقتصادی داشته باشید.
کابل افشان چیست؟
کابل افشان کابلی است که هر مغزی آن از ده‌ها رشته نازک مسی تشکیل شده و با هم تابیده شده‌اند. این ساختار باعث می‌شود کابل راحت خم شود، در برابر خم‌شدن مکرر خسته نشود و نصب آن در مسیرهای پیچ‌دار آسان باشد. در استاندارد هادی‌ها، این نوع ساختار در کلاس ۵ قرار می‌گیرد (هادی انعطاف‌پذیر).
کابل‌های افشان معمولاً گرد هستند و چند مغزی آن‌ها با یک غلاف PVC مشترک پوشانده می‌شود. نمونه‌های رایج آن شامل کابل‌های انعطاف‌پذیر برق خانگی و کابل کنترل افشان در تابلوها و ماشین‌آلات است.
مزایای کابل افشان
- انعطاف‌پذیری بالا و نصب آسان در مسیرهای پرپیچ‌وخم.
- تحمل بهتر خم‌شدن و حرکت مکرر بدون شکستن هادی.
- مناسب برای اتصال تجهیزات متحرک، موتورها، تابلوها و ماشین‌آلات.
- اتصال راحت‌تر به ترمینال‌ها در صورت استفاده از سرسیم مناسب.
محدودیت‌های کابل افشان
- معمولاً گران‌تر از کابل مفتولی هم‌سطح مقطع است.
- نیاز به سرسیم (فرول) برای اتصال مطمئن دارد؛ لخت‌کردن و اتصال مستقیم ممکن است رشته‌ها را پخش کند.
- قطر خارجی کمی بیشتر از هادی مفتولی هم‌سطح مقطع است.
کابل تخت چیست؟
در کابل تخت، مغزی‌ها در یک ردیف کنار هم قرار می‌گیرند و غلاف مشترک، شکلی مسطح به کابل می‌دهد. رایج‌ترین نمونه در سیم‌کشی ساختمان، کابل تخت دو یا سه مغزه با هادی مفتولی است که برای مدارهای روشنایی و پریز در سیم‌کشی روکار یا داخل گچ‌کاری در فضاهای خشک استفاده می‌شود.
علاوه بر کابل تخت ساختمانی، کابل‌های تخت انعطاف‌پذیر هم وجود دارند که در کاربردهای خاصی مانند آسانسور، جرثقیل و تجهیزات متحرک به‌کار می‌روند. این دو دسته مشخصات متفاوتی دارند و نباید با هم اشتباه گرفته شوند.
مزایای کابل تخت
- نصب مسطح و کم‌حجم؛ مناسب مسیرهای باریک و کم‌ارتفاع.
- مشاهده و کنترل آسان مسیر در سیم‌کشی روکار.
- معمولاً اقتصادی‌تر در پروژه‌های سبک ساختمانی.
- تفکیک آسان مغزی‌ها به‌دلیل چینش ردیفی.
محدودیت‌های کابل تخت
- خم‌شدن آن فقط در جهت صفحه مسطح راحت است؛ پیچاندن یا خم‌کردن در جهت‌های دیگر به کابل آسیب می‌زند.
- برای مسیرهای دارای حرکت و لرزش مناسب نیست (مگر نوع انعطاف‌پذیر مخصوص).
- ظرفیت جریان و محافظت مکانیکی آن معمولاً کمتر از کابل‌های گرد قدرت است.
- برای دفن در خاک یا محیط‌های مرطوب و صنعتی توصیه نمی‌شود.
جدول مقایسه کابل افشان و کابل تخت
| معیار | کابل افشان | کابل تخت |
| شکل مقطع | گرد | تخت و مسطح |
| ساختار هادی | چند رشته نازک تابیده (انعطاف‌پذیر) | معمولاً مفتولی در نوع ساختمانی |
| انعطاف‌پذیری | بسیار زیاد | متوسط، فقط در یک جهت |
| مقاومت در برابر خم‌شدن مکرر | بالا | پایین (مگر نوع انعطاف‌پذیر ویژه) |
| کاربرد اصلی | تابلو، ماشین‌آلات، مسیرهای پرپیچ | سیم‌کشی روکار و مسیرهای کم‌ارتفاع |
| نصب ثابت یا متحرک | هر دو | عمدتاً ثابت |
| حجم اشغال در مسیر | بیشتر | کمتر |
| قیمت نسبی | معمولاً بالاتر | معمولاً اقتصادی‌تر |
| مناسب برای محیط مرطوب یا صنعتی | بله، با غلاف مناسب | محدود |
تفاوت هادی مفتولی و افشان چه تأثیری دارد؟
ساختار هادی مهم‌ترین عامل تفاوت عملکرد است. هادی مفتولی (کلاس ۱) یک رشته مس یکپارچه است؛ سفت‌تر، ارزان‌تر و ایده‌آل برای نصب ثابت. هادی چندرشته معمولی (کلاس ۲) از رشته‌های ضخیم‌تر ساخته می‌شود و برای سطح مقطع‌های بالاتر کاربرد دارد. هادی افشان (کلاس ۵) و بسیار افشان (کلاس ۶) انعطاف‌پذیری بالا و تحمل بهتر خم‌شدن دارند. هرچه کلاس هادی بالاتر باشد، انعطاف بیشتر ولی معمولاً هزینه بیشتر است.
نکته مهم: در شرایط یکسان (سطح مقطع و جنس برابر)، ظرفیت جریان هادی مفتولی و افشان تقریباً مشابه است. تفاوت اصلی در انعطاف، قیمت و راحتی نصب است، نه در توان عبور جریان.
کدام را کجا استفاده کنیم؟
| سناریو | انتخاب پیشنهادی | دلیل |
| سیم‌کشی روکار روشنایی در انبار یا زیرزمین خشک | کابل تخت | نصب مسطح و ساده |
| سیم‌کشی داخل تابلوی برق | سیم افشان یا کابل افشان | خم و اتصال آسان |
| اتصال موتور یا ماشین‌آلات متحرک | کابل افشان با غلاف مقاوم | تحمل خم‌شدن مکرر |
| مسیر کنترل و فرمان در خط تولید | کابل کنترل افشان | انعطاف و تعدد مغزی |
| مسیرهای مرطوب، بیرونی یا در معرض ضربه | کابل گرد مناسب (مثل NYY) | غلاف ضخیم‌تر و محافظت بیشتر |
| آسانسور و جرثقیل | کابل تخت انعطاف‌پذیر مخصوص | ساخت ویژه برای حرکت |
نکات نصب
- در کابل افشان حتماً از سرسیم یا ترمینال مناسب استفاده کنید تا رشته‌ها پخش نشوند.
- کابل تخت را در جهت مسطح خم کنید و از پیچاندن آن خودداری کنید.
- برای نصب روکار، از بست یا کانال مناسب استفاده کنید و فاصله بست‌ها را رعایت کنید.
- کابل تخت ساختمانی را داخل بتن یا در معرض رطوبت دائم قرار ندهید مگر اینکه مشخصات کابل اجازه دهد.
- سطح مقطع را بر اساس جریان و افت ولتاژ انتخاب کنید، نه فقط شکل کابل.
هشدار ایمنی: تغییر نوع کابل نباید ظرفیت مدار را کاهش دهد. جایگزینی کابل افشان با تخت (یا برعکس) فقط در صورتی مجاز است که ولتاژ نامی، سطح مقطع و شرایط نصب با طراحی هم‌خوانی داشته باشد.
اشتباهات رایج
- استفاده از کابل تخت ساختمانی در مسیرهای متحرک یا دارای لرزش.
- اتصال مستقیم کابل افشان بدون سرسیم.
- مقایسه فقط بر پایه قیمت بدون توجه به ساختار هادی.
- انتخاب کابل بدون در نظر گرفتن ولتاژ نامی و استاندارد ساخت.
- خم‌کردن بیش از حد کابل تخت در جهت غیرمجاز.
سوالات متداول
کابل افشان بهتر است یا کابل تخت؟
هیچ‌کدام در همه شرایط بهتر نیست. افشان برای انعطاف و مسیرهای متحرک یا پرپیچ مناسب است و کابل تخت برای نصب مسطح و ثابت در فضاهای خشک. انتخاب به محل و شرایط نصب بستگی دارد.
کابل تخت را می‌توان در دیوار استفاده کرد؟
نوع ساختمانی آن برای سیم‌کشی داخل گچ‌کاری در فضاهای خشک استفاده می‌شود، اما برای محیط مرطوب یا داخل بتن باید مشخصات سازنده و مقررات پروژه بررسی شود.
آیا ظرفیت جریان کابل افشان و مفتولی با هم فرق دارد؟
در سطح مقطع و جنس یکسان تفاوت ناچیز است. تفاوت اصلی در انعطاف‌پذیری و قیمت است.
کابل افشان را بدون سرسیم می‌توان استفاده کرد؟
توصیه نمی‌شود. بدون سرسیم، رشته‌ها در ترمینال پخش می‌شوند و اتصال شل و گرم می‌شود. استفاده از فرول یا سرسیم مناسب مهم است.
برای کولر گازی کابل افشان بخرم یا تخت؟
برای کولر معمولاً از کابل گرد با سطح مقطع مناسب (مثلاً ۳ در ۴ میلی‌متر مربع، بسته به توان دستگاه و طول مسیر) استفاده می‌شود. سطح مقطع مهم‌تر از شکل کابل است و باید با توان و طول مسیر تطبیق داده شود.
کابل تخت انعطاف‌پذیر چه کاربردی دارد؟
در آسانسور، جرثقیل و تجهیزاتی که کابل در حین کار حرکت می‌کند. ساختار آن با کابل تخت ساختمانی کاملاً متفاوت است.
جمع‌بندی
تفاوت اصلی کابل افشان و کابل تخت در ساختار هادی و شرایط نصب است: افشان برای انعطاف و حرکت، تخت برای نصب مسطح و ثابت. قبل از خرید، به‌جای تمرکز بر اسم، ساختار هادی، سطح مقطع، ولتاژ نامی و محیط نصب را مشخص کنید.
